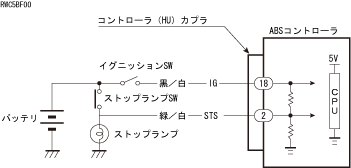

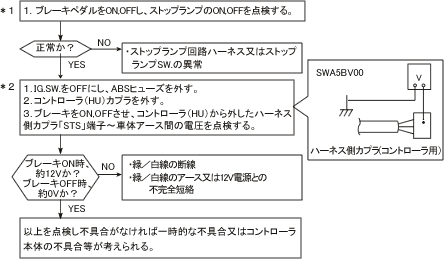

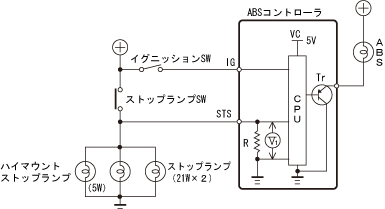

コード16 診断項目：ストップランプSW系統 診断内容：IG端子電圧正常かつABS非作動時、STS端子の入力電圧が基準値外。   点検手順 点検内容の説明 *１．ストップランプ回路の点検。 *２．ストップランプSW入力回路の点検。 ストップランプがすべて正常な時の合成抵抗よりも、１つ以上球切れした時の方が合成抵抗が大きくなるので、STS端子の電位が高くなる事で、ABSワーニングランプが点灯する。   図　ABS警告灯の駆動回路と異常コード16を表示する際の点検要領
