【事例２】
平成10年式エルグランド（KD-AVE50、エンジン型式QD32）で、チェックエンジンランプが点灯しているのに、ダイアグノーシスが何も表示しないというトラブル。
通常、チェックエンジンランプが点灯した場合、システムに異常があるのでダイアグノーシスを点検すると、なんらかの異常コードを表示するのだが、なにも表示しないとなるとECU系統の不具合が考えられる。
特に、今回のように正常コードも表示しないとなると尚更である。

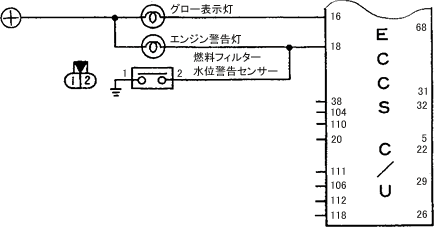

しかし、この車のチェックエンジンランプは、図３にあるように燃料フィルターの水位警告灯を兼ねているのである。
フィルターの水抜きを行えば消灯するはずである。
この車の場合、仮に燃料フィルターの水位警告センサーがONしている状態で、ダイアグノーシスを点検しようとしても、チェックエンジンランプは点灯したままなのでコード表示は行われない。
よって、水位警告センサーのコネクタを抜いてからダイアグノーシスを点検する必要がある。
ちなみにこの車、エンジンの電子制御システムに異常が発生した場合は、エンジン警告灯は点灯ではなく、点滅するのでお間違いなく。
| 図３ |
 |
