2008年9月
従来と違うシステム PART II |
 |
【事例１】
車は平成17年式マーチ（車両型式CBA−AK12）のMT車。
クラッチのオーバーホールをして組み付けたが、エア抜きの方法がわからないという問い合わせ。
調べてみると、この車はレリーズベアリングとレリーズシリンダが一体構造となっていた。つまり、レリーズシリンダはミッションハウジング内にあり、当然、外部からのエア抜きはできない。

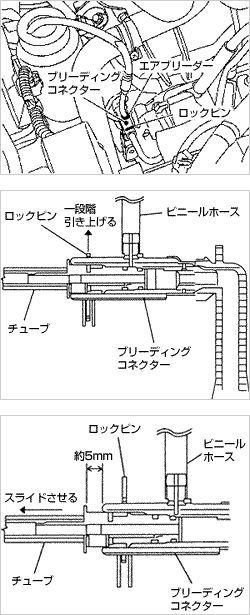

修理書をみると、マスターシリンダとレリーズシリンダの配管途中に、エア抜き用のブリーディング・コネクタがあり、この部分に透明のチューブを接続してエア抜きをするようになっていた。（図１）
| 図１ クラッチフルード エア抜き |
 注意：
●リザーバータンク内のクラッチフルードがなくならないように液量に注意すること。
●クラッチフルードは、ボディー等の塗装面に付着させないこと。万一付着した場合は、素早く拭き取り水洗いすること。
●エア抜きはブリーディングコネクターにて行うこと。
１．マスターシリンダーリザーバータンクに新品のクラッチフルードを満たす。
２．ラバーキャップを外し、透明なビニールホースをブリーディングコネクターのエアブリーダー部に接続する。
３．ブリーディングコネクターのチューブ側ロックピンを一段階引き上げる。
注意：このとき、ロックピンは取り外さないこと。
４．クラッチペダルをゆっくりフルストロークで“踏み込む”、“戻す”を２〜３秒間隔で15回程度繰り返した後、クラッチペダルを踏み込んだままにする。
注意：配管内に液圧がかかるとチューブがブリーディングコネクターより抜けるため押さえておくこと。
５．チューブを図中の矢印方向に約５mmスライドさせクラッチフルードを排出する。
６．チューブを元の位置に戻す。
７．クラッチペタルを戻し、５秒間待つ。
８．クラッチフルード内の気泡がなくなるまで、手順４〜７の作業を繰り返す。 |
