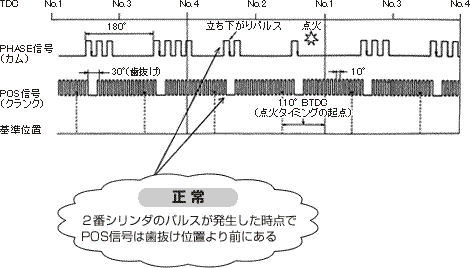

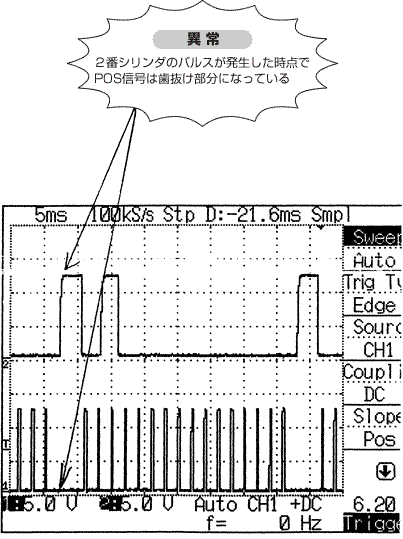

図1.
POS信号(クランク角)とPHASE信号(カム角)の波形上は、正常な時の波形を示し、下はトラブル車の波形を示す。POS信号に対して、PHASE信号が遅れている事がわかる。



図2.

交換したタイミング・チェーン等の部品
チェーン・テンショナのプランジャが2/3以上
出たままになっていた事が色の変化でわかる
チェーンと噛み合うスプロケットの
歯面も段付き磨耗している
