平成14年6月
フルード交換を怠るとブレーキが効かなくなる

　　当会の予備テスター場で、後輪の制動力がまったく無いという’93年式のタウンエース・トラック（Ｓ−CM51、走行11万km）の不具合事例を紹介する。
　駐車ブレーキは効いていることから、ライニングとブレーキ・ドラムの摩擦に問題がある訳ではなく、ホイール・シリンダー等の動きが悪いと思われる。
　ブレーキ・ドラムを外した状態で、ゆっくりとブレーキ・ペダルを踏んでみると、踏み残り代が感じられる位置になっても、ホイール・シリンダーのピストンは全然動かない。
　このことから、マスター・シリンダーからホイール・シリンダーの間で、閉塞されていると判断される。
　一般的に、後輪側のブレーキには、ロックを防止するために、プロポーショニング・バルブ（俗にいうＰバルブ）が用いられていることは周知のとおりであり、その作動特性は（図１）のようになっている。

図１　プロポーショニング・バルブの作動特性

　特に、貨物車の場合は積み荷の有無によって、後輪の荷重が大きく変化するので、積み荷の大小による後輪側のスプリングのたわみ量を検出して、後輪ブレーキへの油圧制御を変化させるようになった、ロード・センシング・プロポーショニング・バルブ（LSPV)と称する物が用いられている。（図２）

図２　ロード・センシング・プロポーショニング・バルブの取付状態とその特性
LSP＆Bバルブ断面	LSP＆Bバルブ配置

　ブレーキのパイプラインが閉塞されているとすれば、このバルブを真っ先に調べる必要がある。
　バルブの出口側のフレアナットを緩めてブレーキ・ペダルを踏んでも、一滴のブレーキ・フルードも出てこないが、入り口側からは勢いよくフルードが出てきたので、間違いなくバルブの詰まりであることが判った。
　このバルブは非分解なので、このような場合は、新しい物と取り替えなければならないが、確認のためにあえて分解してみることにした。
　内部は予想以上に錆がひどく、ピストンはバイスプライヤーを使って、やっと抜ける状態であった。（図３）

図３　分解したLSPV内部の状態（左）と失端部分が錆びたピストン（右）

　これでは後輪ブレーキが効かないのも当たり前である。
　ユーザー車検や、代行業者の台頭によって安売り車検があふれているが、なにも整備をしないでとりあえず有効期間の更新だけを行うと、今回のようなことが多発することは必至である。
　ホイール・シリンダーのカップやダスト・ブーツを交換しなくても、せめてブレーキ・フルードだけでも車検ごとに交換していれば、この手の不具合は未然に防げるはずである。
　乗用車においては、プロポーショニング・バルブをエンジンルーム内に取り付けてあったり、マスターシリンダーと一体になっているので、その存在を忘れがちだが、重要なことである。
　最近はABSの装着率が高くなっているので、特にシビアなフルード管理が必要である。
　現に数年以上経過した車で、ABSのワーニング・ランプが消灯しなくなったというトラブルのほとんどが、ABSアクチェーター内部のバルブ等のスティックによるものであり、その原因はやはり水分である事例を数多く体験している。

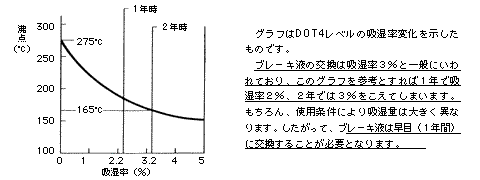

　ご承知のように、ブレーキ・フルードは極めて吸湿性が高く、２年以上経過したフルードは沸点の低下は言うまでもなく、その水分によって金属が錆びることは、火を見るより明らかである。（表１）

表１　ブレーキ液の交換時期について

　ブレーキのパイプライン内にコレステロールを溜めないように、こまめなメンテナンスが必要であることを、いま一度認識しなおして、『整備付車検』の大切さをユーザーにアピールしてほしい。
