図１

■リヤ・ブレーキ・ドラム整備作業上の留意点

※

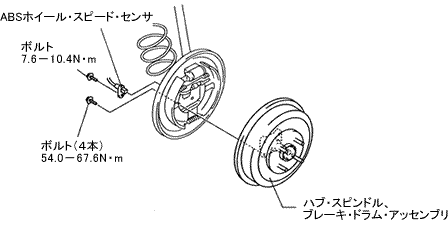

新型マツダ・デミオのリヤ・ブレーキ・ドラムは、市場で頻繁に行われるブレーキ清掃やシュー等の部品交換作業時のベアリングヘのゴミ混入防止およびプリロード調整作業省略を目的とし、下記イラストのような作業要領になっています。 車検や定期点検時にブレーキ・ドラムを取り外す際は、センタ・ロックナットを緩めず、バック・プレート裏からスピンドルを固定しているボルト（４本）を外し、ドラムとスピンドルを一体で取り外してください。 注意：ABS付車の場合、誤ってABSホイール・スピード・センサ・ハーネスを引っ張り、断線させる恐れがある。作業前にABSホイール・スピード・センサを取り外し、ハーネスを引っかけない箇所にセンサを移しておく。

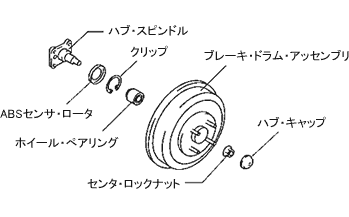

参考：ハブ・スピンドルとブレーキ・ドラム・アッセンブリの構成

図２

■ロックナット取付け時の留意点
注意：ロックナットを手順通りに締め付けないと、ホイール・ベアリングのローラがずれ、異音の原因になる場合がある。

１．	ブレーキ・ドラムを左に回転させながら、35〜40N・mで締め付ける。
２．	ブレーキ・ドラムを左に10回転以上回す。
３．	ブレーキ・ドラムを左に回転させながら、225〜245N・mで締め付ける。
４．	ブレーキ・ドラムをゆっくり手でまわし、ホイール・ベアリングにゴリ感／異音がないか確認する。
